一、實驗項目：

1、觀察理解范成法切制漸開線齒輪的基本過程。

2、理解漸開線齒輪產生根切的原因和用變位修正來避免根切的道理,并驗證最小變位系數。

3、加深對互相嚙合的齒廓互為包絡線的理解，分析比較標準齒輪和變位齒輪的區別。

  二、主要技術參數：

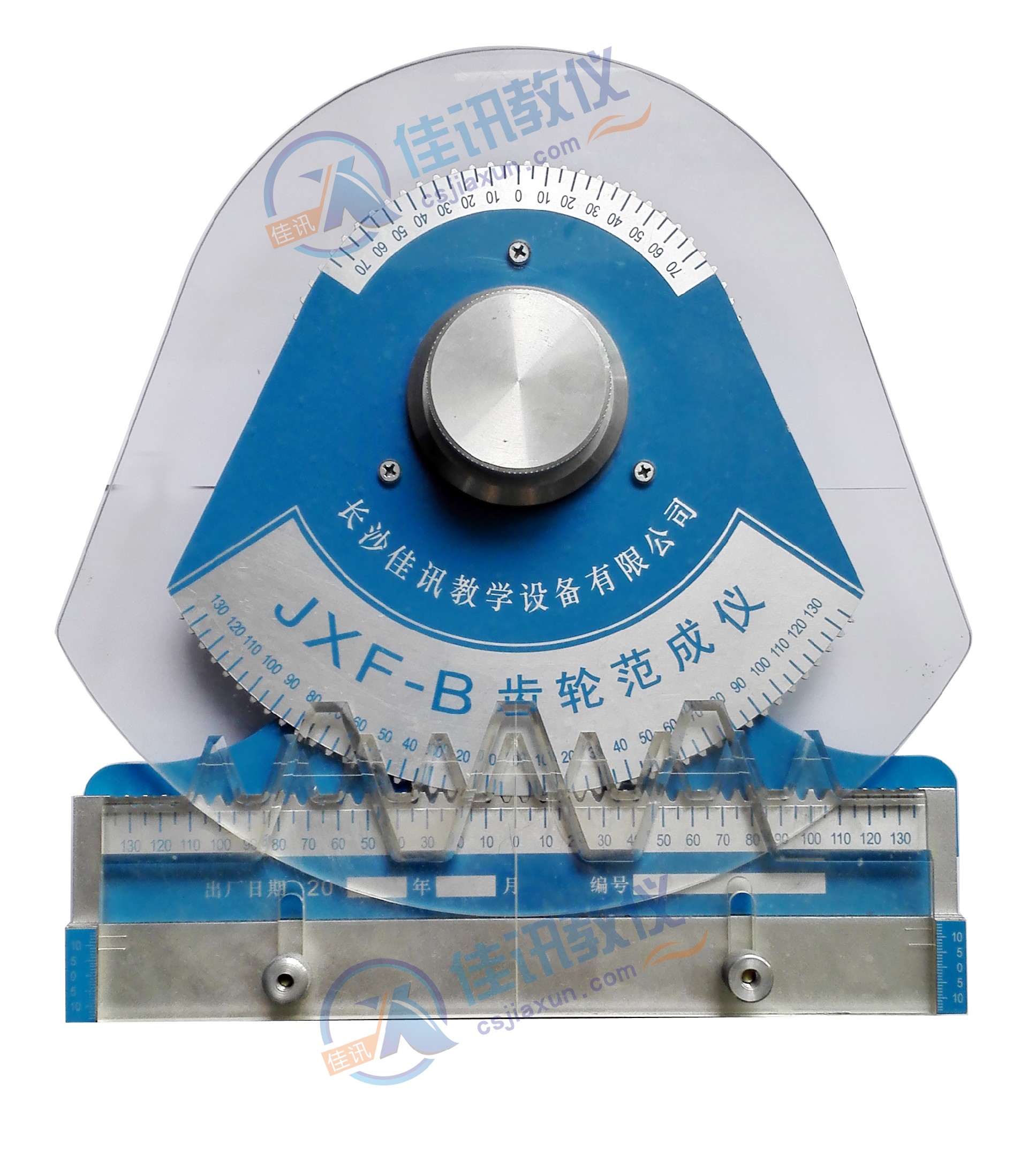

1. 范成儀基體：范成儀基體主要包括底座與滑板、扇形齒輪與齒條等零件。兩用扇形齒輪：m=2、Z1=135、Z2=80 ，安裝方便，采用鋁合金和PVC工程塑料制造。

2. 齒條插刀：配兩種齒輪加工刀具（梳刀），模數等于8和20各一把。

3．外形尺寸：325×300×40mm，技術文檔:《產品說明書》1份。教學操作視頻電子版一份。
