一、主要功能及參數要求：

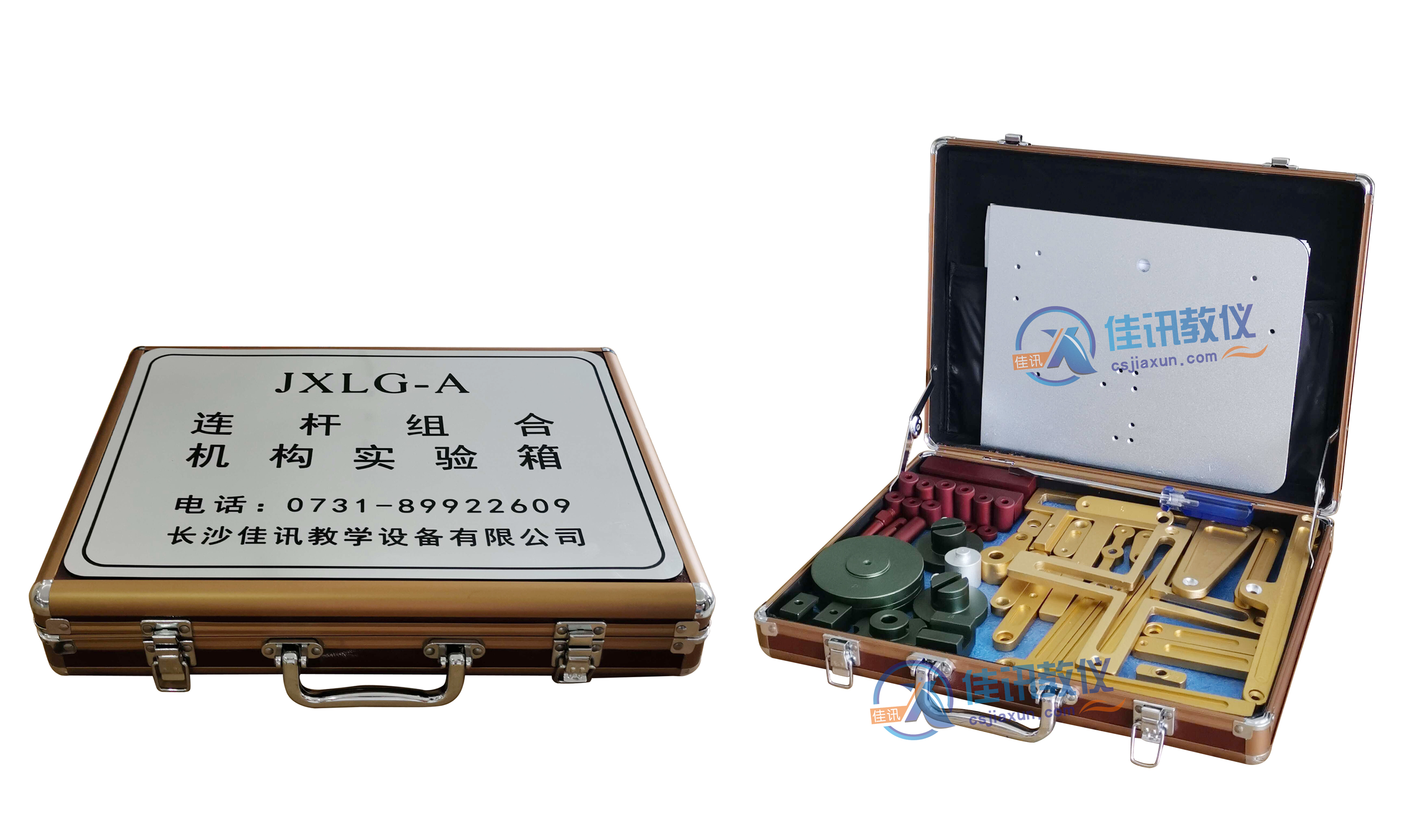

1、連桿機構組合實驗箱，箱內有43件連桿零部件（見零部件明細表），可以組合出3大類10多種連桿機構。

2、裝配工具1套

3、材料為全鋁合金制作，表面分色氧化處理；每個零件打有編號，與裝配圖編號一致。

4、外形尺寸：400×300×70mm

5、配有實驗裝配圖

二、實驗內容：

1、曲柄搖桿機構           2、雙曲柄機構              3、雙搖桿機構

4、曲柄滑塊機構           5、轉動導桿機構            6、擺動導桿機構

7、曲柄搖塊機構           8、移動導桿機構            9、正弦機構

10、十字滑塊機構         11、橢圓儀機構             12、正切機構

13、橢圓儀機構           14、自主搭接實驗
